CNC旋盤サドルに関しては、幾何学的精度は重要な側面です。 CNC旋盤サドルの信頼できるサプライヤーとして、幾何学的精度要件を満たし、さらにそれを超えることの重要性を理解しています。このブログでは、CNC旋盤サドルのさまざまな幾何学的精度要件を掘り下げ、旋盤の全体的なパフォーマンスに不可欠な理由を説明します。
1。ストレート
ストレートは、CNC旋盤サドルの基本的な幾何学的精度要件の1つです。サドルは完全に直線でベッドに沿って移動する必要があります。まっすぐからの逸脱は、機械加工された部分のエラーにつながる可能性があります。たとえば、サドルがわずかな曲線で移動する場合、回転部の直径はその長さに沿って変化し、耐性成分が発生する可能性があります。
考慮すべき2つの主要なタイプのまっすぐなタイプがあります：水平方向のまっすぐさと垂直方向のまっすぐさ。水平方向のまっすぐさとは、旋盤層に平行な水平面のサドルのまっすぐな動きを指します。一方、垂直方向のまっすぐさは、旋盤層に垂直な垂直面の動きに関係しています。
サドルのまっすぐさを測定するために、正常な測定ツールやレーザーアライメントシステムなどの精度測定ツールが一般的に使用されます。これらのツールは、わずかな偏差さえも検出でき、タイムリーな調整が可能になります。サプライヤーとして、CNC旋盤サドルが製造プロセス中にまっすぐについて厳密にテストされるようにします。高度な製造技術を使用しています溶接安定したまっすぐなサドル構造を作成します。
2。平ら
平坦性は、CNC旋盤サドルのもう1つの重要な幾何学的特性です。サドルと旋盤層の間の接触面は平らでなければなりません。非平らな表面は不均一な荷重を引き起こす可能性があり、それがスライド成分の早期摩耗と不正確な加工につながります。
サドルが不均一な表面で動くと、結合または傾斜が発生し、切削工具の経路と機械加工された部分の品質に影響を与える可能性があります。高品質の平坦性を達成するために、研削などの精密機械加工プロセスを採用しています。研削により、サドルの接触面が滑らかで平らな仕上げになり、摩擦が軽減され、全体的な動きの精度が向上することが保証されます。
3。並列性
並列性は、CNC旋盤サドルの異なる成分と旋盤の他の部分との関係に関連しています。たとえば、サドルの動きは、スピンドルの軸と平行でなければなりません。並列性がない場合、切削工具は正しい角度でワークピースを切断しない可能性があり、円筒形のものではなく円錐形になります。
サドルとクロススライドなどの他の可動部分の間で並列性を考慮することもできます。これらのコンポーネント間の並列性を確保することは、正確な多軸の機械加工を実現するために不可欠です。製造プロセスには、CNC旋盤サドルの並列性を保証するための厳格な品質管理措置が含まれています。 state -of -the -Art測定デバイスを使用して、生産中の並列性を検証し、偏差が検出された場合は、すぐに必要な調整を行います。
4。垂直性
垂直性は、サドルの動きと旋盤の他の重要な成分との関係に関しては不可欠です。たとえば、サドルの動きは、交差点に垂直である必要があります。この垂直な関係は、ワークピースに正方形または長方形の特徴を作成するために重要です。
垂直性が維持されていない場合、機械加工された部分は、ほとんどの精度の機械加工アプリケーションで受け入れられないエッジを伸ばしたり歪んだりしている可能性があります。私たちは、CNC旋盤サドルのアセンブリとキャリブレーション中に垂直性に非常に注意を払います。精密な備品とアライメントツールを使用することにより、サドルが必要な垂直性基準を満たしていることを確認します。
5。循環性と円柱（間接的に関連）
循環性と円筒性は、機械加工されるワークピースとより直接的なものですが、CNC旋盤サドルの幾何学的精度は、これらの特性に間接的な影響を及ぼします。幾何学的精度が低いサドルは、機械加工プロセス中に振動や一貫性のない動きを引き起こす可能性があり、機械加工部分の円形性と円筒性に影響を与える可能性があります。
たとえば、サドルが不均一な速度で動いたり、小さなジャークを持っている場合、切削工具はワークピースを均等に切断しない可能性があり、その結果、非円形または非円筒形の形状が生じます。サプライヤーとして、旋盤が高い円形性と円柱を持つ部品を生成できるように、安定した正確なサドルを提供することの重要性を理解しています。
幾何学的精度が重要な理由
CNC旋盤サドルの幾何学的精度は、機械加工された部品の品質に直接影響します。精度が最も重要な航空宇宙、自動車、医療などの業界では、サドルの幾何学的精度におけるわずかな偏差でさえ、欠陥のある部品につながる可能性があります。
高幾何学 - 精度サドルは、旋盤の寿命にも寄与します。サドルがスムーズかつ正確に移動すると、滑り表面、ベアリング、その他のコンポーネントの摩耗や裂傷が少なくなります。これにより、頻繁なメンテナンスと交換の必要性が減り、最終的な時間とお金の両方を節約できます。
サプライヤーとしての私たちのコミットメント

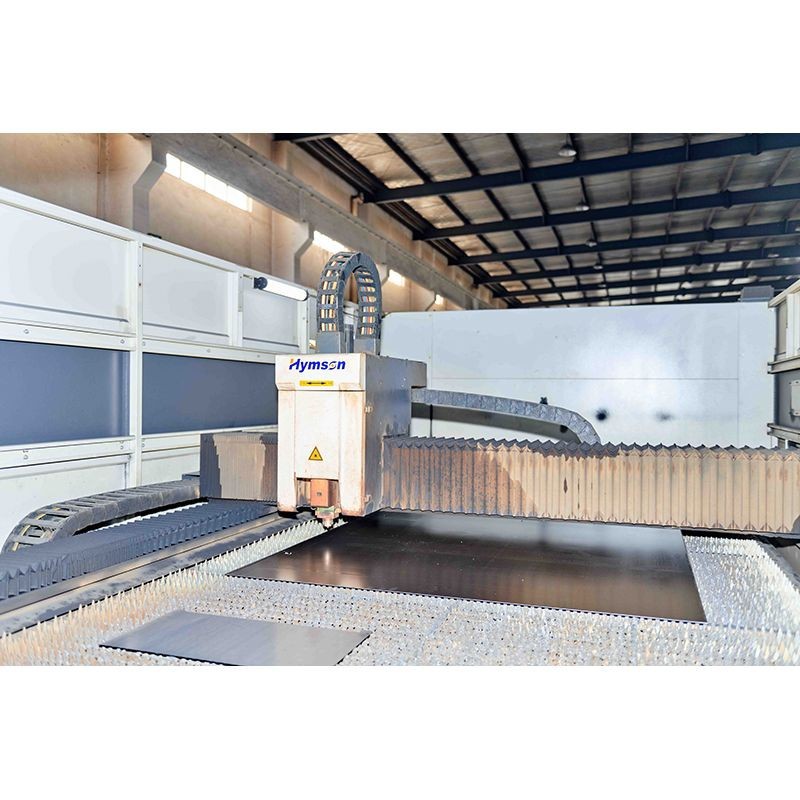

CNC旋盤サドルの大手サプライヤーとして、私たちは最高の幾何学的精度要件を満たす製品を提供することに取り組んでいます。製造プロセスは、高度な技術と熟練した職人技を組み合わせています。使用しますレーザー切断機正確な材料切断のために精密パイプ切断機のベースベース構造の精度を確保するため。
製造プロセスのあらゆる段階で複数の検査を実施する専用の品質管理チームがあります。原材料検査から最終製品テストまで、CNC旋盤サドルが業界基準を満たすか、それを超えることを保証するために、石が裏返されることはありません。
CNC旋盤のサドルのニーズについては、お問い合わせください
厳格な幾何学的精度要件を満たす高品質のCNC旋盤サドルの市場にいる場合は、もう探す必要はありません。特定のニーズについての詳細な議論については、お問い合わせください。私たちの専門家チームは、CNC旋盤に最適なサドルを見つけるのを支援する準備ができています。あなたが小さなスケールワークショップであろうと大規模な製造工場であろうと、私たちはあなたに適したソリューションを持っています。今日私たちに手を差し伸べて、実り多いビジネス関係を始めましょう。
