ベルトプーリーの設計上の考慮事項は何ですか？
ベルトプーリーサプライヤーとして、私は長年にわたってベルトプーリーの設計と生産に深く関わってきました。ベルトプーリーの設計は、最適なパフォーマンス、信頼性、コスト - 有効性を確保するために、さまざまな要因を慎重に検討する必要がある複雑なプロセスです。このブログでは、ベルトプーリーに関するいくつかの重要なデザインの考慮事項を共有します。
1。ロード要件
ベルトプーリーデザインの最初で最も重要な要因は、処理する必要がある負荷です。これには、静的荷重と動的荷重の両方が含まれます。静的荷重とは、機器の重量と、安静時にプーリーに作用する追加の力を指します。一方、動的荷重は、機械の開始と停止時にベルトによって伝達されるトルクや慣性力など、動作中に発生した力を考慮します。
負荷要件を正確に判断するには、システムを駆動するモーターの電力、駆動と駆動の滑車の速度比、およびアプリケーションのタイプを知る必要があります。たとえば、マイニングコンベアのような重い勤務産業用途では、ベルトプーリーは高いトルク荷重に耐える必要があります。対照的に、ホームアプライアンスなどの小規模な消費者製品で使用されるベルトプレーは、負荷要件がはるかに低くなります。
2。ベルトの種類と互換性
V-ベルト、平らなベルト、同期ベルトなど、いくつかのタイプのベルトが利用可能です。各タイプには独自の特性、利点、および短所があり、ベルトタイプの選択はプーリーの設計に大きく影響します。
V-ベルトは、摩擦が高く、大量の電力を送信する能力のために広く使用されています。彼らは、クロスセクションに合わせて、V型の溝を備えた滑車が必要です。 V-溝、深さ、および表面仕上げの角度はすべて、適切なベルトの関与を確保し、滑りを防ぐために慎重に設計する必要があります。
フラットベルトは、シンプルさと柔軟性で知られています。それらは、スムーズな動作と長い距離の送電が必要なアプリケーションに適しています。平らなベルト用の滑車には、ベルトとの良好な接触を確保するために、滑らかで平らな表面が必要です。

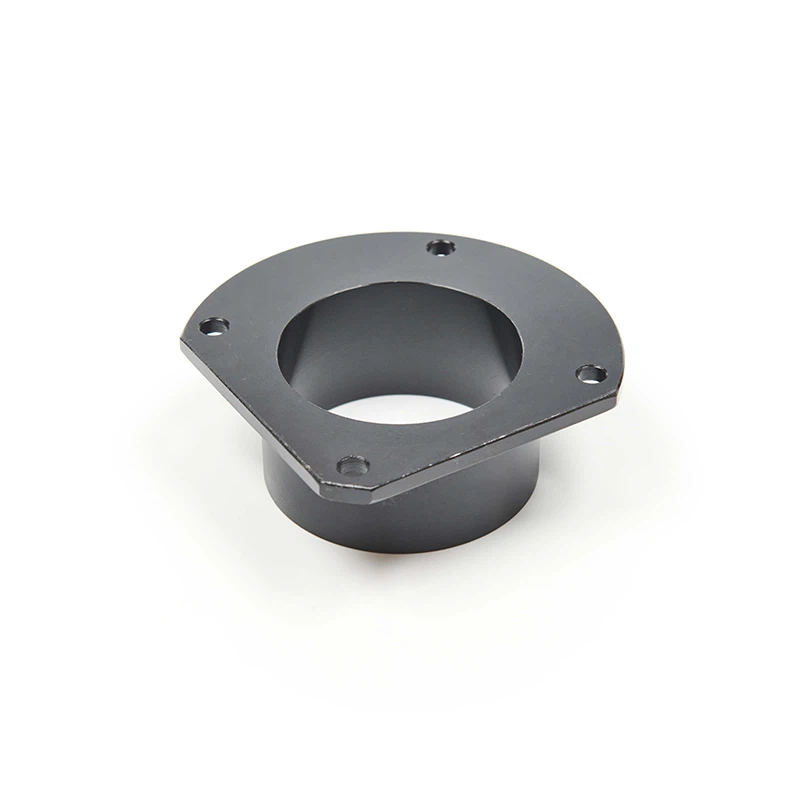

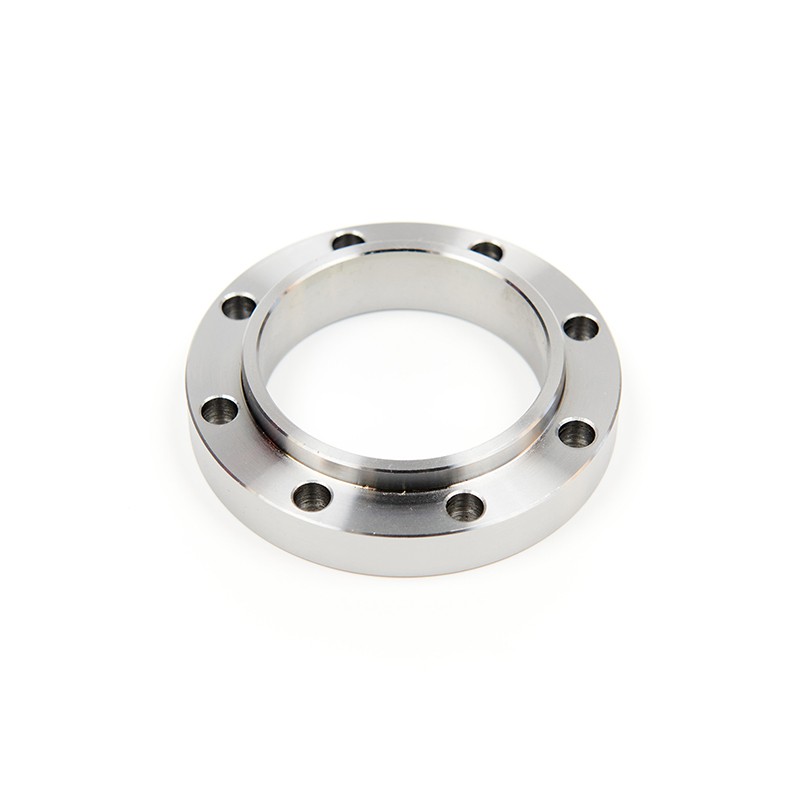

タイミングベルトとも呼ばれる同期ベルトは、自動車エンジンや産業自動化システムなど、正確な速度制御が不可欠なアプリケーションで使用されます。これらのベルトには、プーリーに対応する溝と噛み合う歯があるため、プーリーのデザインはベルトの歯のプロファイルと正確に一致する必要があります。 For more information on some of the components that might work in conjunction with belt pulleys in complex systems, you can check out our [Water Splitting Block]( /cnc - machining/water - splitting - block.html), [Gland]( /cnc - machining/gland.html), and [Operating Box Rotary Sleeve]( /cnc - machining/operating - box - rotary - Sleeve.html）。
3。速度と回転要件
ベルトプレーが回転する速度は、もう1つの重要な設計上の考慮事項です。高速アプリケーションでは、振動を最小限に抑えるために優れたバランスを備えたプーリーが必要であり、ベルト、ベアリング、その他のコンポーネントの時期尚早の摩耗につながる可能性があります。さらに、プーリーの材料は、高速で生成された遠心力に耐えることができる必要があります。
運転と駆動の滑車の間の回転方向と速度比も考慮する必要があります。速度比は、システムの入力速度と出力速度の関係を決定し、機械の目的のパフォーマンスを達成するために重要です。
4。材料選択
ベルトプーリーの材料の選択は、負荷要件、動作環境、コストなど、いくつかの要因に依存します。ベルトプーリーに使用される一般的な材料には、鋳鉄、鋼、アルミニウム、プラスチックが含まれます。
鋳鉄は、強度、耐摩耗性が高く、比較的低コストのため、ベルトプーリーに人気のある選択肢です。これは、高い負荷と耐久性が必要な重いデューティアプリケーションに適しています。
スチールは、もう1つの強力で耐久性のある材料です。鋳鉄と比較してより高い強度と重量の比率を提供し、自動車エンジンなどの減量が重要な用途でよく使用されます。
アルミニウムは軽量で、耐食性が良好です。これは、航空宇宙やある程度の速度機械など、重量が重要な要因であるアプリケーションで一般的に使用されています。
プラスチックの滑車は軽量で安価で、良好な耐薬品性を提供します。これらは、消費者製品やいくつかの軽量産業機器など、低負荷アプリケーションに適しています。
5。シャフトとキーウェイの設計
ベルトプーリーとシャフトの間の接続は、トルクを効果的に送信するために重要です。設計されたシャフトとキーウェイは、プーリーがシャフトにしっかりと取り付けられ、滑ることなく回転できるようにします。
シャフトの直径とキーウェイのサイズは、トルク要件とアプリケーションの種類に基づいて慎重に選択する必要があります。キーウェイは、キーとキーウェイの間に適切な適合を確保するために高精度で機械加工する必要があります。これにより、プーリーとシャフトの間の相対的な動きを防ぐのに役立ちます。
6。ベアリングと潤滑
ベルトプーリーはしばしばベアリングによってサポートされているため、スムーズに回転できます。ベアリングの選択は、負荷、速度、および動作条件に依存します。ボールベアリングは一般的に高速アプリケーションで使用されますが、ローラーベアリングは重い負荷アプリケーションにより適しています。
適切な潤滑は、ベアリングの長期パフォーマンスに不可欠です。潤滑剤は摩擦を減らし、摩耗を防ぎ、耐性を腐食から保護します。潤滑剤のタイプと潤滑法は、ベアリングの種類と動作環境に基づいて慎重に選択する必要があります。
7。環境上の考慮事項
動作環境は、ベルトプーリーのパフォーマンスと寿命に大きな影響を与える可能性があります。設計プロセス中に、温度、湿度、ほこり、化学物質などの要因を考慮する必要があります。
高温環境では、滑車の材料は、変形と早期故障を防ぐために良好な耐熱性を持つ必要があります。湿った環境または腐食性の環境では、滑車は腐食に耐性のある材料で作られているか、保護層でコーティングする必要がある場合があります。
ほこりっぽい環境は、ベルトとプーリーの表面に研磨摩耗を引き起こす可能性があります。そのような場合、コンポーネントを保護するために、ダストカバーや密閉ベアリングの使用などの追加の測定値が必要になる場合があります。
8。製造とコスト - 有効性
ベルトプーリーの設計では、製造プロセスとコスト - 有効性も考慮する必要があります。設計されたプーリーは、ターン、フライス式、粉砕、掘削などの標準的な機械加工プロセスを使用して製造できる必要があります。これは、製造コストとリードタイムを削減するのに役立ちます。
さらに、設計では、可能な限り標準コンポーネントと材料の使用を考慮する必要があります。これにより、製造プロセスが簡素化されるだけでなく、部品を調達し、製品の全体的なコストを削減しやすくなります。
結論として、ベルトプーリーの設計は、負荷要件、ベルトの種類、速度、材料、および環境要因を包括的に理解する必要があるマルチファセットプロセスです。これらの要因を慎重に検討することにより、最適なパフォーマンス、信頼性、コスト - 有効性を提供するベルトプーリーを設計できます。
高品質のベルトプーリーの市場にいる場合、または特定の設計要件がある場合は、詳細な議論のために私たちに連絡することをお勧めします。私たちの専門家チームは、お客様のニーズに最適なソリューションを提供するために、お客様と協力する準備ができています。
参照
- Budynas、RG、およびNisbett、JK（2011）。シグレーの機械工学デザイン。マクグロー - ヒル。
- ノートン、RL（2012）。機械設計：統合されたアプローチ。ピアソン。
