ちょっと、そこ！私は溶接ブラケットのサプライヤーです。今日は、複雑な形状のブラケットを溶接する方法をあなたと共有したいと思います。最初はクラックするのは難しいナットのように思えるかもしれませんが、適切なアプローチと少し知っています - どのように、あなたはプロのように仕事を成し遂げることができます。
複雑な形状ブラケットを理解する
まず最初に、ブラケットが複雑な形状をする理由について話しましょう。非標準曲線、複数の角度、または一意のカット - アウトである可能性があります。これらの機能は、溶接プロセスに課題を追加します。たとえば、多くの曲線を備えたブラケットには、滑らかで強力な溶接を確保するために、溶接トーチをより正確に制御する必要があります。
溶接を開始する前に、ブラケットの設計を徹底的に調べることが重要です。ストレスポイントがどこにあるか、どの領域がより多くの補強が必要か、ブラケットのさまざまな部分がどのように相互作用するかを理解する必要があります。このステップは、長い旅の前に地図を勉強するようなものです。あなたが何に反対しているのか、どのように溶接プロセスをナビゲートするかについて明確なアイデアがあります。
材料と機器の準備
ブラケットの形状を十分に把握したら、材料や装備を集める時が来ました。ブラケットの金属に応じて、適切なタイプの溶接ロッドまたはワイヤーが必要です。ほとんどのスチールブラケットでは、軟鋼溶接棒が一般的な選択です。ロッドがきれいで、錆や破片がないことを確認してください。
溶接機はもう1つの重要な機器です。仕事のために正しくセットアップする必要があります。金属の厚さと使用している溶接プロセスの種類に応じて、電圧、アンペア、およびワイヤフィード速度を調整します。 MIG溶接としても知られるガス金属アーク溶接（GMAW）を使用している場合は、ガス流量も設定する必要があります。
セーフティギアは交渉できません。適切なシェードレンズを備えた優れた溶接ヘルメットは、強い光と有害な紫外線から目を保護します。溶接手袋は、熱や火花から手を守り、耐火性のジャケットは体を安全に保ちます。
ブラケットを固定します
複雑な形のブラケットを扱うとき、フィクスチングは非常に重要です。溶接中に部品が正しく揃っていることを確認するために、ブラケットを正確に所定の位置に保持する必要があります。クランプ、ジグ、サビグリップなど、使用できるさまざまな備品があります。
カスタムメイドジグは、多くの場合、複雑な形状に最適なオプションです。ブラケットの正確な形状に一致するジグを設計できるため、部品をしっかりと所定の位置に保持します。このようにして、パーツが移動することを心配することなく、溶接に集中できます。
複雑な形状の溶接技術
それでは、実際の溶接技術に取り組みましょう。複雑な形状のブラケットの最も便利な手法の1つは、タック溶接です。タック溶接には、ジョイントに沿っていくつかの点で小さく一時的な溶接を行うことが含まれます。これにより、最終的なフル - 長さの溶接を行う前に、部品を一緒に保持し、アライメントを維持するのに役立ちます。
最終的な溶接を行っているときは、溶接速度と方向に注意を払う必要があります。湾曲したセクションの場合、溶接トーチで円形または振動の動きを使用する必要がある場合があります。これにより、溶接が均一であり、関節全体を覆うことが保証されます。
ブラケットに複数の角度がある場合、溶接トーチの位置を頻繁に変更する必要がある場合があります。さまざまな角度が異なる溶接技術が必要になる場合があることに留意してください。たとえば、垂直およびオーバーヘッド溶接はフラット溶接よりも困難であり、それに応じてアプローチを調整する必要があります。
熱の歪みに対処します
熱の歪みは、特に複雑な形の括弧で溶接するときによくある問題です。溶接プロセスからの熱により、金属が膨張して収縮する可能性があり、ブラケットの反りと歪みにつながります。
熱の歪みを最小限に抑えるために、いくつかの戦略を使用できます。 1つは、短いセグメントで溶接し、各セグメント間で金属を冷却できるようにすることです。これにより、1つの領域での熱蓄積量が減少します。別の方法は、踏み台を使用することです。後ろにある - ステッピングでは、一連の短い長さで溶接し、ジョイントの終わりから始まり、最初に戻る方法に戻ります。これにより、熱分布のバランスを取り、歪みを減らすことができます。
投稿 - 溶接検査
ブラケットの溶接が終了したら、徹底的な検査を実施する必要があります。亀裂、多孔性、または不完全な溶接を確認してください。目視検査、染料浸透因子検査、磁気粒子試験などの非破壊試験方法を使用して、欠陥を検出できます。
問題が見つかった場合は、すぐに修理する必要があります。欠陥のある領域を粉砕して、以前と同じ手順に従って溶接できます。
複雑な溶接溶接ブラケットのアプリケーション
複雑な形状の溶接ブラケットには、幅広いアプリケーションがあります。自動車業界では、エンジンマウント、サスペンションシステム、およびトランスミッションアクセサリ。航空宇宙産業では、これらのブラケットは、航空機のさまざまなコンポーネントをサポートするために使用されます。

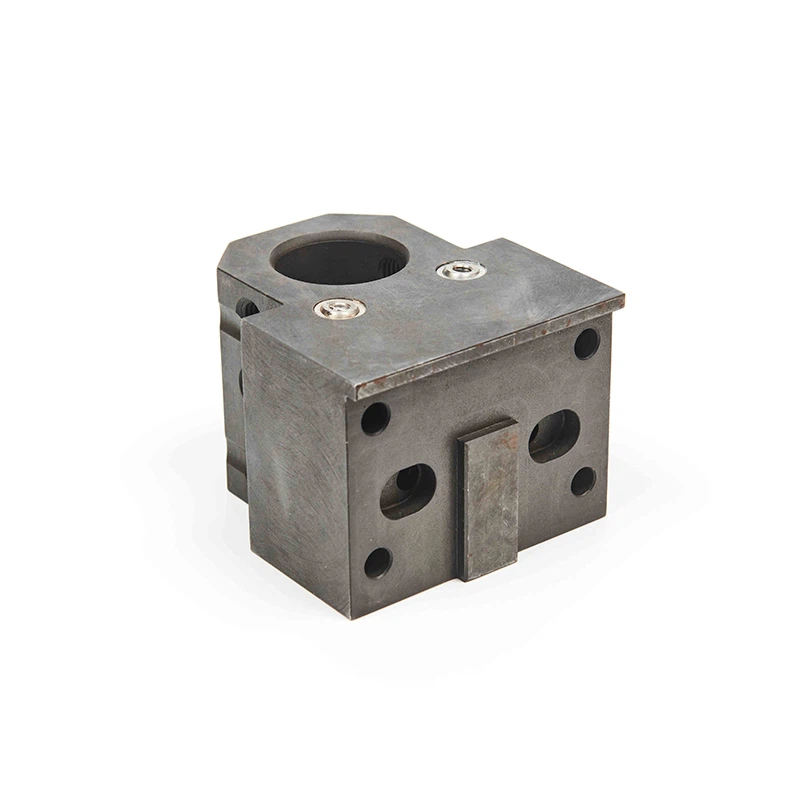

また、産業機械の製造にも使用されています。例えば、水分割ブロックそしてナイフホルダー一部のマシンでは、適切な設置と操作のために複雑な形状の括弧が必要になる場合があります。
結論
複雑な形状のブラケットを溶接することは間違いなく挑戦的な作業ですが、非常にやりがいがあります。形状を理解し、材料と機器の準備、適切な固定具および溶接技術を使用し、熱の歪みに対処し、徹底的な検査を実施することで、高品質の溶接ブラケットを作成できます。
高品質の溶接ブラケットの市場にいる場合、または溶接プロセスについて質問がある場合は、お気軽にご連絡ください。私たちはあなたのすべての溶接ブラケットのニーズを支援するためにここにいます。プロトタイプに小さなバッチが必要か、大規模な生産注文が必要かどうかにかかわらず、私たちはあなたをカバーしています。会話を始めて、あなたの要件を満たすために協力する方法を見てみましょう。
参照
- AWS溶接ハンドブック、アメリカ溶接協会
- 溶接：原則とアプリケーション、Larry Jeffus
